无机阻燃改性沥青TG分析

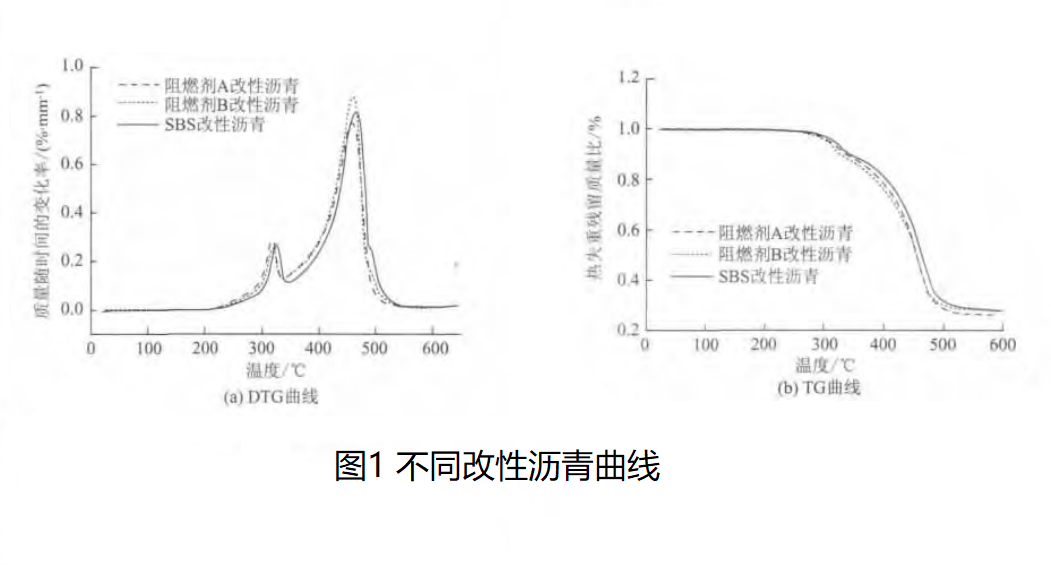

在沥青燃烧、加热过程中，当温度达到沥青的挥发温度后，沥青中沸点最低，结构最简单的分子首先发生燃烧或逃逸，宏观表现为沥青失重。不同沥青的热稳定性不同，它们的差别在 TG试验中表现为 :在试样的 DTG中有不同的微分热重峰，在 TG中不同的失重平台。为分析无机 阻燃改性沥青的阻燃机理，采用 DTG和 TG2个参数分析其热稳定性，将 2种无机阻燃剂掺量为 20%的 阻燃改性沥青和普通的 SBS改性沥青进行 TG试验，试验结果如图1所示。

沥青试样在加热过程中同时存在燃烧和轻组分逃逸，从图1可以看出，沥青的失重主要集中在2个阶段，第1个失重阶段为230～335℃，第2个失重阶段温度在360～525℃。在第1阶段沥青的失重主要由轻组分逃逸引起，第2阶段沥青的失重主要由沥青燃烧引起，整个热失重过程主要以燃烧放热为主，并且图1(a)中每一个放热微分热重峰在图1(b)中有热重平台与之对应。
