抗静电剂LI101P的力学性能

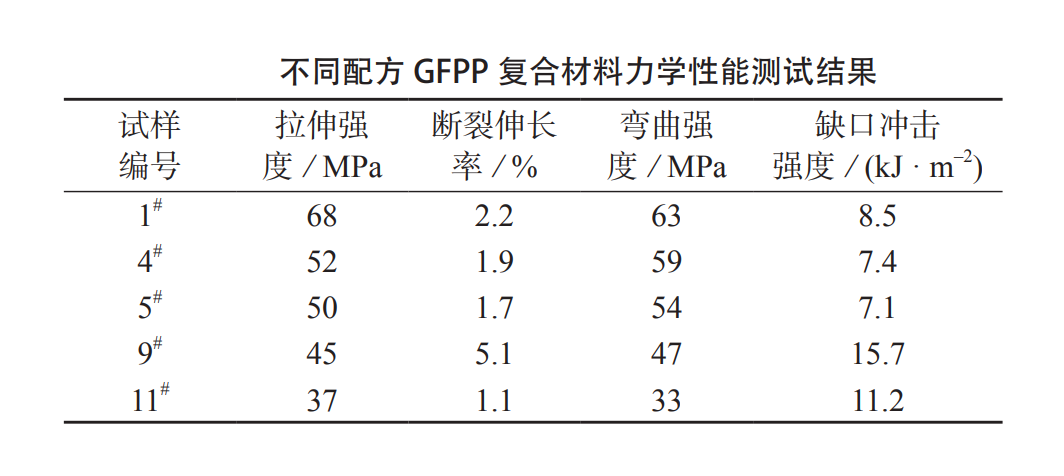

不同配方复合材料的力学性能见下表，可以看出，添加阻燃剂抗静电剂LI101P使复合材料的力学性能有一定程度下降。未添加阻燃剂的GFPP(1#)拉伸强度为68MPa，阻燃剂抗静电剂LI101P添加20%(4#)及25%(5#)的阻燃GFPP样品，其拉伸强度分别为52MPa和50MPa，说明拉伸强度随着阻燃剂含量的增加而降低。阻燃剂抗静电剂LI101P的加入还使复合材料的断裂伸长率、弯曲强度及缺口冲击强度均呈不同程度下降。从1#，9#试样测试结果可以看出，添加永久抗静电剂P–22使复合材料的拉伸强度和弯曲强度有一定程度降低。P–22添加量为20%时，分别从68MPa和63MPa降低至45MPa和47MPa，而断裂伸长率和缺口冲击强度分别从2.2%和8.5kJ／m2升高至5.1%和15.7kJ／m2，这是因为P–22特殊的聚醚酰亚胺结构对GFPP材料具有一定的增韧功能。当抗静电剂LI101P添加量为25%，P–22添加量20%时，复合材料的拉伸强度为37MPa，缺口冲击强度为11.2kJ／m2，该无卤阻燃永久抗静电GFPP复合材料的力学性能仍维持在较高的水平，具有良好的应用价值。
