抗静电剂对PP力学性能的影响

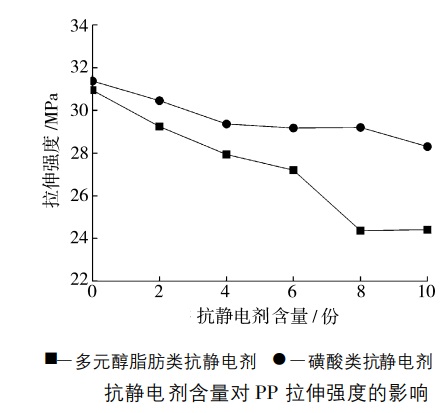

从下图可以看出，未添加 抗静电剂时， PP的拉伸强度为 31MPa。当多元醇脂肪类 抗静电剂添加量不超过 6份时，随着含量的提高，体系的拉伸强度线性下降，且下降幅度较小；添加量超过 6份后，体系的拉伸强度出现陡降，最低值为 24.36MPa，为未添加抗静电剂时的 78%。这种现象的产生，是因为非离子型抗静电剂浓度达到一定程度后，容易因为局部富集而形成逆胶束，成为受到拉伸作用时的薄弱点，从而影响体系的拉伸强度。

当 磺酸类抗静电剂添加量超过 4份后，体系的拉伸强度降至 29.36MPa，为纯 PP拉伸强度的 94%，之后随着磺酸类抗静电剂添加量的增加，体系的拉伸强度变化幅度不大，说明在加工过程中，磺酸类抗静电剂分子更加容易在 PP中形成逆胶束，同时，逆胶束对 PP拉伸强度的影响要小于多元醇脂肪类抗静电剂，这可能是由于抗静电剂分子结构的不同，所形成的逆胶束尺寸大小不同所致。
