抗静电剂对PET抗静电性能的影响

从图1、图2可看出，随湿度增加，加 抗静电剂的 PET 电阻率均明显降低，因为 PEO 、PSO2含有极性亲水基团和疏水基团，一部分抗静电剂迁移到 PET 表面，抗静电剂结构中亲水基团吸收空气中的水分从而增加 PET 的表面吸湿性，使积累在 PET 表面的电荷泄露，导致 PET 表面电阻下降，抗静电性变好。

比较两图可得，离子型小分子PS02对环境湿度依赖性比大分子 PEO 更大，因为属于离子型小分子抗静电剂PS02从 PET 内部迁移到试样表面速度要快于相对分子质量相对较大的 PEO 抗静电剂。

 PET 表面电阻率随抗静电剂含量增加而降低，以PS02为抗静电剂改性 PET 效果最佳，当PS02的加人量为5%~7%％时 PET 的表面电阻率可达10的九次方Ω· cm 。 PEG 中含有大量的醚键，易与水形成氢键，吸湿性极强，在 PET 中添加 PEG 后可在分子间形成含氢键的、连续的导电通道，使积累的电荷极易泄露，从而降低了 PET 的表面电阻。 PEO 具有高吸湿性，将其与 PET 切片机械共混后具有良好的抗静电性。PS02的疏水部分与聚合物结合，极性部分可增加表面离子浓度，提供离子导电途径，从而改善抗静电性能。

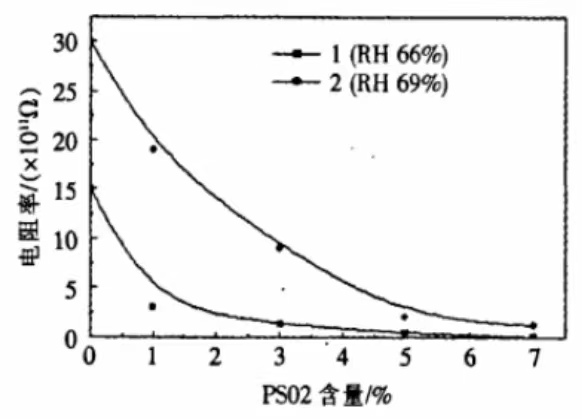

图一 湿度对 PS02/PET体系表面电阻率的影响

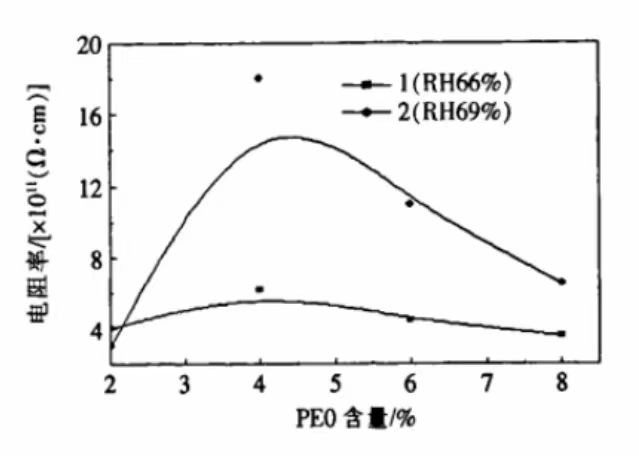

图二  湿度对 PEO/PET体系表面电阻率的影响

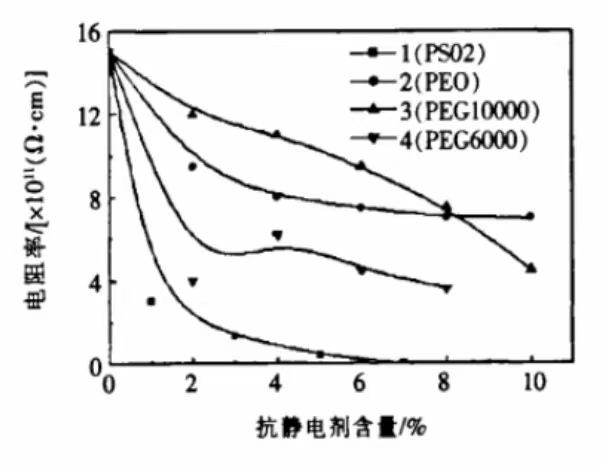

抗静电剂对 PET体系表面电阻率的影响
