复合抗静电剂各组分的最优质量比分析
- 2021-10-05 23:45:00
- 陈旭东 原创
- 914

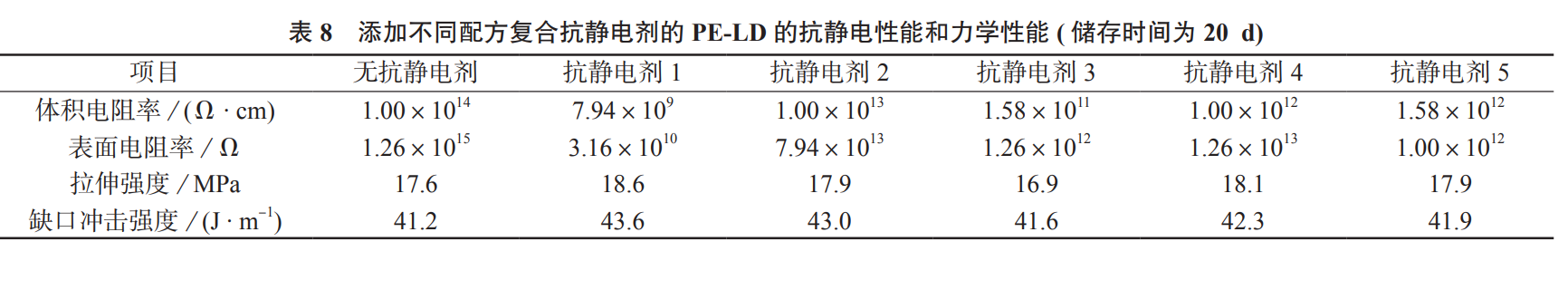

复合抗静电剂各组分分别为:脂肪酸单甘脂 (A)、脂肪胺聚氧乙烯醚 (B)、聚乙二醇 (C)、油酸酰胺 (D)、芥酸酰胺 (E)、羟乙基乙撑双硬脂酰胺 (F)。将不同配方的复合抗静电剂 (总质量分数为 2.0%)添加到 PE-LD中,研究不同配方复合抗静电剂对 PE-LD抗静电性能和力学性能的影响,得到复合抗静电剂各组分的最佳质量比。添加不同配方复合 抗静电剂的 PE-LD的抗静电性能和力学性能列于下表。
可以看出,在 PE-LD中添加不同配方的复合抗静电剂时,以添加复合抗静电剂 1的 PE-LD的体积电阻率和表面电阻率最低,比未添加复合 抗静电剂的 PE-LD下降了 5个数量级,而添加不同配方的 复合抗静电剂对 PE-LD的拉伸强度和缺口冲击强度影响不是太大,以添加复合抗静电剂 1的 PE-LD的拉伸强度和缺口冲击强度最好,因此,综合添加不同配方复合抗静电剂的 PE-LD的抗静电性能和力学性能,最终选择复合抗静电剂 1的配方,即复合抗静电剂各组分脂肪酸单甘脂 ∶脂肪胺聚氧乙烯醚 ∶聚乙二醇 ∶油酸酰胺 ∶芥酸酰胺 ∶羟乙基乙撑双硬脂酰胺的最佳质量比为 38∶38∶5∶5∶10∶4。
联系人: | 夏经理 |
---|---|
电话: | 13671797075 |
传真: | 021-52275928、52270318 |
Email: | yueyin.xia@phiniee.com |
QQ: | 269632093 |
微信: | 13671797075 |
地址: | 上海市闵行区中谊路1215号福克斯大厦5楼A8 |
