为什么应该控制抗静电剂的使用量?

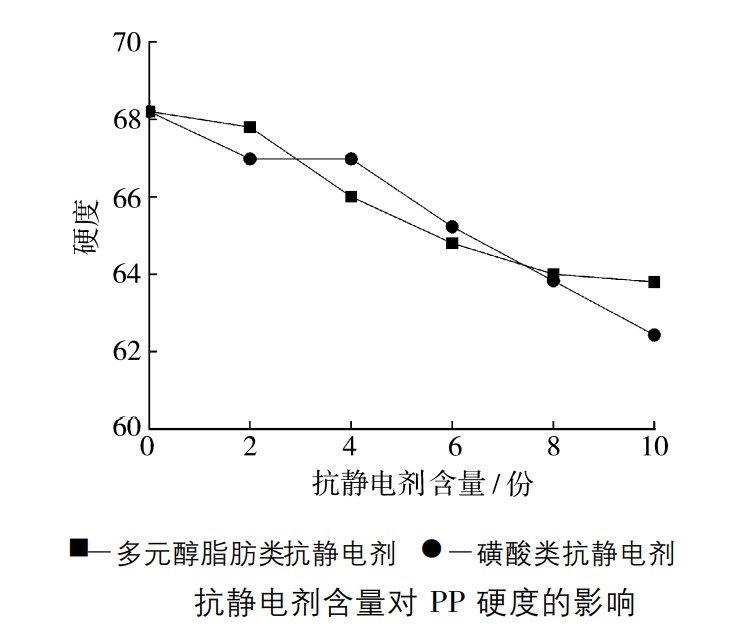

如下图：磺酸类抗静电剂添加量不超过4份、多元醇脂肪类抗静电剂添加量不超过2份时，PP的硬度降低幅度很小。但超过以上用量后，PP的硬度出现大范围的下降。当添加量达到10份时，添加多元醇脂肪类抗静电剂的PP硬度值为63.8；而添加磺酸类抗静电剂体系硬度值仅为62.4。因为表面活性剂类抗静电剂是一类具有亲油-亲水基团结构的小分子，本身的硬度值不高，同时，在材料经过加工后会不断向制品表面进行迁移，最终造成PP的表面硬度下降。在较少添加量的范围内，迁移到PP表面的抗静电剂数量并不多，不能形成连续、均一的分布，所以对PP表面硬度的影响也比较小。而当添加量达到一定程度后，PP表面逐渐被抗静电剂所占据，从而使表面硬度出现了大幅度的下降。在实际的生产过程中，为了防止PP表面硬度的过度下降而失去使用价值，应该控制抗静电剂的使用量。同时需考虑不同抗静电剂在PP中的迁移速率，保证PP表面硬度的长期稳定性。
