不同配方GFPP复合材料的热稳定性能

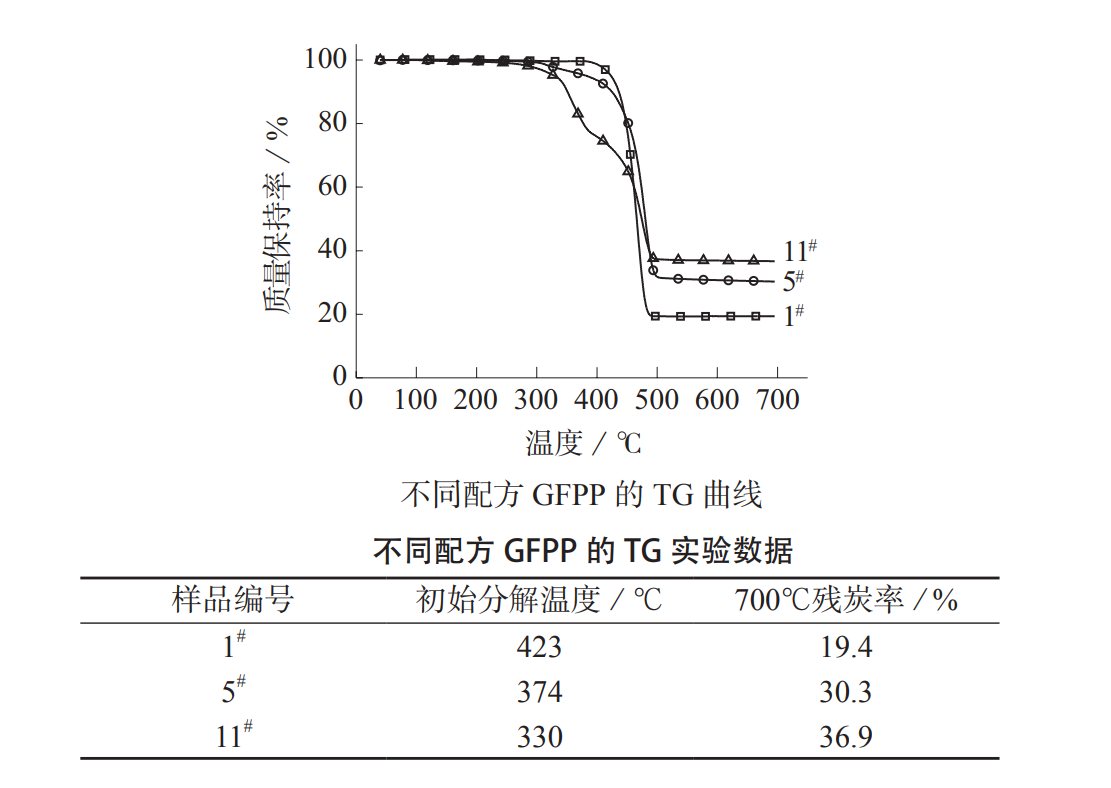

热稳定性能。不同配方GFPP复合材料在氮气氛围下的TG曲线如图所示，测试数据列于下表。对比纯样(1#)、阻燃样品(5#)、阻燃抗静电样品(11#)，纯GFPP材料的初始分解温度(材料失重5%时)为423℃；700℃残炭率为19.4%，其主要为残留的玻纤。阻燃样品的初始分解温度降低至374℃，而阻燃抗静电样品的初始分解温度则进一步降低至330℃，初始分解温度降低，其原因可能是FR–1420与P–22通过催化作用促进PP基材提前降解导致。但是阻燃样品及阻燃抗静电样品700℃的残炭率却分别增加至30.3%和36.9%，说明FR–1420的加入促进了基材的成炭，而抗静电剂P–22独特的聚酰胺类结构也具有一定的成炭功能。
